Create a Gauge Chart with Tableau Extensions — Radial Viz拡張機能でゲージチャートを実装【#WOW2026 Week12】
公開日: 2026-04-02
カテゴリ: WorkoutWednesday
今週のお題
#WOW2026 Week 12 チャレンジ：Create a Gauge Chart with Tableau Extensions
出題者が課したのは「Radial Viz 拡張機能を使ってゲージチャートを作れるか？」というテーマ。
要件（Requirements）
- ダッシュボードサイズ：1200 × 800
- ゲージチャート：3つ（Furniture・Office Supplies・Technology 各カテゴリの達成率）
- 棒グラフ：カテゴリ別の売上を表示、予算を参照線で表示
- フィルター：YearMonth・Region・Segment に対応
データセット
Sample Superstore 2025.2 ＋ 提供のダミー予算データを結合
従来のマップレイヤーを使った複雑な実装に代わり、Radial Viz Extension を活用してシンプルにゲージを実現するのがポイントです。難易度は初〜中級で、拡張機能未経験者でも取り組めます。
詳細はこちら → https://www.workout-wednesday.com/2026w12tab/

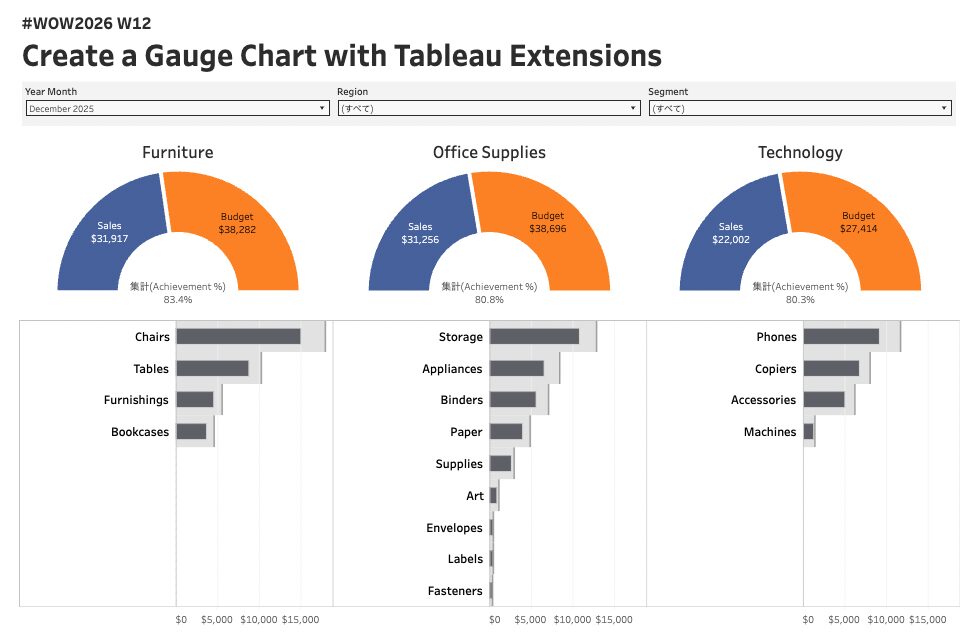

作成したダッシュボード
工夫した点・こだわり
3カラムレイアウトで並列比較
Furniture・Office Supplies・Technology を横並びに配置し、カテゴリをまたいで達成率を瞬時に比較できる構成にしました。
ゲージ + 棒グラフのデュアル表示
上段にゲージチャート（達成率の直感的把握）、下段に棒グラフ（サブカテゴリ別の売上内訳）を組み合わせ、「全体の達成状況」と「内訳」の両方を1画面で提供します。
静的エクスポートの制約を把握
Extensions を含むビューは .png などの静的画像に描画できません（「Tableau can’t export Viz Extensions.」と表示）。Tableau Public の静的プレビューでも非表示になるため、実際のインタラクションは公開先で直接確認が必要です。
使ったTableauの技術・Tips
Radial Viz Extension（拡張機能）
Tableau Extensions API を使うと、JavaScript で描画した任意のビジュアルをダッシュボードに埋め込めます。Radial Viz はその代表例で、ゲージ（半円形の針付きチャート）・スパークライン・ラジアルバーなどを実現できます。.trex マニフェストファイルを用意し、ダッシュボードのオブジェクトとして追加するだけで利用できます。
Extensions の主な制約
- 静的エクスポート（PNG / PDF）不可
- Tableau Public の静的プレビューに表示されない
- ネットワーク接続が必要なケースあり
『Designing Efficient Workbooks』の設計原則にあるとおり、ダッシュボードの用途（インタラクティブ閲覧 vs. 印刷・共有）に合ったビジュアルタイプを選ぶことが重要です。Extensions は「ブラウザ上でリアルタイムに確認する」ユースケースに最適です。
参照線で予算を表示
棒グラフに予算値を参照線として重ねることで、売上実績との差分を視覚的に表現。フィルター連動により、月・地域・セグメント単位での達成率モニタリングが可能です。
学び・振り返り
- Tableau Extensions は表現の幅を大きく広げるが、静的エクスポート不可という制約を設計段階で考慮することが必須
- ゲージチャートは KPI ダッシュボードや達成率モニタリングに向いており、実務の経営ダッシュボードにも応用できる
- 次回は Extensions と通常ビューを組み合わせ、静的エクスポートにも対応した構成を試したい
Tableau Public プロフィール: https://public.tableau.com/app/profile/tamaball38175/vizzes
